Senzor de cuplu ne-rotativ 5-100 Nm 200-1.000 Nm
Model: ZNJ-103
A Senzor de cuplu ne-rotativ, cunoscut și sub numele de senzor de cuplu de reacție, măsoară forța de răsucire asupra unui obiect ne-rotativ sau într-un sistem constant, lent-în mișcare. Sunt concepute pentru a măsura cuplul de reacție, forța de răsucire generată împotriva unui suport fix, fără a măsura rotația continuă. Acești senzori sunt foarte apreciați pentru stabilitatea, precizia și durabilitatea lor.
Cum funcționează un senzor de cuplu static
Senzorii statici de cuplu funcționează în mod obișnuit utilizând tehnologia cu tensiometru. Procesul funcționează într-un mod-cu-pas cu pas:
1. Senzorul este atașat la o componentă sau arbore unde este necesară măsurarea cuplului.
2. Când se aplică cuplul, elementul elastic intern al senzorului suferă o ușoară deformare mecanică sau răsucire.
3. Extensometrele, care sunt rezistențe electrice legate de elementul elastic, se deformează și ele. Această deformare determină o modificare a rezistenței lor electrice proporțională cu cuplul aplicat.
4. Un circuit de punte Wheatstone transformă schimbarea rezistenței într-un semnal electric, de obicei o tensiune.
5. Acest semnal electric este apoi amplificat, procesat și tradus într-o citire precisă a cuplului.

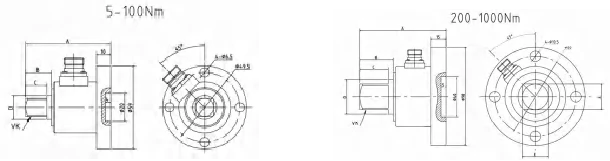

◆ Dimensiuni:
| Interval de capacitate (Nm) | VK | A | B | C | D |
| 5-15 | 1/4" | 52.5 | 10.5 | 7.5 | 8.5 |
| 20 - 50 | 3/8" | 56 | 14 | 11 | 12.8 |
| 100 | 1/2" | 60 | 18 | 15 | 17 |
| 200-500 | 3/4" | 80 | 28 | 23 | 26 |
| 1000 | 1" | 85 | 33 | 28 | 34 |
◆ Caracteristici și aplicații
Aerospațial:Calibrarea cheilor dinamometrice și asigurarea strângerii precise a elementelor de fixare în timpul asamblarii aeronavei.
Automobile:Verificarea cuplului final la elementele de fixare în timpul inspecției calității pe liniile de asamblare.
Fabricare:Monitorizarea procesului de strângere în asamblarea robotică și testarea proprietăților de torsiune a materialului.
Energie:Măsurarea și optimizarea echipamentelor din centralele electrice și instalațiile de energie regenerabilă, cum ar fi turbinele eoliene.
Calibrare:Furnizarea unei valori standard a cuplului pentru calibrarea și verificarea altor echipamente de măsurare a cuplului.
Pentru calibrarea cheilor dinamometrice. De asemenea, pentru sculele cu cuplu electrice și pneumatice (mulțumită caracteristicilor „răspuns în timp” și „protecție mecanică împotriva suprasarcinii”)
◆ Tparametrul tehnic
| Parametrii | Caietul de sarcini |
| Capacitate | 5-100 Nm 200-1.000 Nm |
| Ieșire nominală | 1.5+10% mV/V |
| Echilibrul Zero | ±1%FS |
| neliniaritate | +0.1-0.3%FS |
| histerezis | ±0.05%F.S |
| Repetabilitate | 0.05%F.S |
| Târâiește | 0,03% FS/30 min |
| Efect de tamponare la ieșire | 0.03%F.S/10grad |
| Efectul temperaturii la zero | 0,03% FS/10grad de grad |
| impedanța de intrare | 350/750+100 |
| Impedanta de iesire | 350/700+50 |
| Frecvența Raspones | 100μS |
| Izolare | Mai mare sau egal cu 5000MΩ/100V |
| Excitație recomandată | 10V(DC) |
| Interval de temperatură compensat | -10 ~ 60grad |
| Interval de temperatură de funcționare | -20 ~ 65grad |
| Încărcare sigură | 150%F.S |
| Supraîncărcare Wltirnate | 200%F.S |
| Dimensiunea cablului | 05.2x3m |
| Cod culoare cablu | Intrare Roșu(+), Negru(-)Ieșire Verde(+), alb(-) |
| Material | Oțel inoxidabil/Oțel aliat |
Accesorii optionale
 |
Contor de cuplu, indicator Accesorii: instrumente de instalare Numai afișarea valorii cuplului Cablu; Cablu senzor de cuplu Opțional: Suport RS232 |
 |
Contorul de viteză Accesorii: instrumente de instalare Numai afișarea valorii vitezei Cablu: cablu senzor de cuplu Opțional: RS232. |
 |
Software pentru PC 1, Suportă afișarea datelor, stocarea, descărcarea. 2, Capabil să afișeze date privind cuplul, viteza și consumul de energie dacă contorul conectat la acesta acceptă aceste funcții. |
 |
Transmițătoare: Pentru conversia ieșirii mv/v în ieșire analogică, cum ar fi 0-5V / 0-10V/ 4-20mA |
