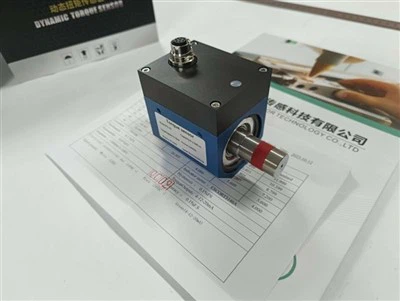

Senzor dinamic de cuplu micro{0}Transductor de cuplu în linie cu 0-5 Nm
Model: DTS-03D
Alt nume: traductor de cuplu în linie
◆ Caracteristici și aplicații
Senzorul de cuplu mic este un produs nou dezvoltat de compania noastră pe baza tehnologiei speciale a podului de deformare, care este potrivit pentru toate tipurile de ocazii de măsurare a cuplului cu volum mic și viteză mare.
Produsul iese semnal de frecvență de 5 ~ 15 kHz sau semnal de curent de 4 ~ 20 mA, potrivit pentru transmisia la distanță lungă-.
Acest produs este de dimensiuni mici, ușor de utilizat și de instalat, are o capacitate puternică de prevenire a-interferențelor
Produsul este de tip fără-contact, fără uzură, cea mai mare viteză de 8000-18000 RPM, potrivit pentru condițiile de-înaltă viteză-de rotație
◆ Dimensiuni:
Aplicatii:
Senzorul dinamic de cuplu din seria DTS este un dispozitiv de măsurare precis pentru cuplul și consumul de energie mecanică. Aplicat în principal în
1.1 Electromotor, motor motor, motor cu ardere internă-și alte echipamente rotative.
1.2 Ventilator, pompă de apă, cheie dinamometrică
1.3 Tren, auto mobil, tractor, avion, navă, mașină de minerit
1.4 Sistem de reciclare a apei
1.5 Viscozimetru
1.6 Industria de proces
1.7 Calibrarea cheii dinamometrice
◆ Tparametrul tehnic
|
Index |
Specificațiile parametrilor |
|
Gamă(NM) |
0.1-5 |
|
Tensiune de alimentare |
± 15V DC (ieșire semnal de frecvență), 24V DC (ieșire semnal de tensiune sau curent) |
|
Semnal de cuplu |
5~15Khz (amplitudine de 12V, 0.0.10kHz), 4~20mA, 1~5V, 0-10V RS485, RS232(optional) |
|
Semnal de viteză |
30Khz,4-20mA,0-10VDC |
|
Gama de viteze |
0~1000,3000,6000,8000 15000,18000rpm |
|
Aprecizie |
±0.25% |
|
Stabilitatea anului |
0,25%/an |
|
rezistenta de izolare |
Mai mare sau egal cu 2000MΩ(100VDC) |
|
temperatura mediului ambiant |
-20~60 de grade |
|
umiditatea relativa |
0-90%RH |
|
capacitate de suprasarcina |
150% |
|
răspuns în frecvență |
1 ms |
|
Afișare automată |
Opțional |
Conexiune prin cablu
|
Cablu cu 8 pini Conexiune electrică (semnal de ieșire și comunicare coexistă) |
|||||
|
Alimentare electrică |
Pinul 5 |
Roşu |
Putere Vin + |
||
|
Pinul 6 |
Negru |
Power Vin - |
|||
|
Semnal |
Impuls / curent / tensiune |
Diferența de puls |
|||
|
Pinul 3 |
Verde |
Cuplu |
Cuplul A+ |
||
|
Pinul 4 |
Galben |
Viteza de rotire |
Viteza B+ |
||
|
Pinul 1 |
Alb |
Semnal-(GND) |
Cuplul A- |
||
|
Pinul 2 |
Albastru |
Non |
Viteza B- |
||
|
Comunicare |
RS485 |
RS232 |
POATE |
||
|
Pinul 7 |
Maro |
A+ |
TxD |
H+ |
|
|
Pinul 8 |
Gri |
B- |
RxD |
L- |
|
|
Semnalul- (capătul comun) trebuie să utilizeze GND alb, nu poate folosi sursa de alimentare de intrare- |
|||||
|
Vin- nu este egal cu GND, există o diferență de tensiune |
|||||
Accesorii optionale
 |
Contor de cuplu, indicator Accesorii: instrumente de instalare Numai afișarea valorii cuplului Cablu; Cablu senzor de cuplu Opțional: Suport RS232 |
 |
Contor de viteză Accesorii: instrumente de instalare Numai afișarea valorii vitezei Cablu: cablu senzor de cuplu Opțional: RS232. |
 |
Cuplaje Aluminiu pentru capacitate mică Oțel aliat pentru capacitate medie Oțel inoxidabil pentru capacitate mare |
 |
Software pentru PC 1, Suportă afișarea datelor, stocarea, descărcarea. 2, Capabil să afișeze date privind cuplul, viteza și consumul de energie dacă contorul conectat la acesta acceptă aceste funcții. |
 |
Transmițătoare: Pentru conversia ieșirii mv/v în ieșire analogică, cum ar fi 0-5V / 0-10V/ 4-20mA |
